Der Anhänger bildet mit seiner sinnvoll ausgewählten feuerwehrtechnischen Bestückung und der
Tragkraftspritze eine selbstständige Löscheinheit. Im Jahr 2002 erfolgte ein Wechsel des bisherigen TSA´s gegen einen "neuwertigen" Anhänger. Die TS kann man über ein ausklappbares Ladegestell entnehmen und einschieben. Die feuerwehrtechnische Bestückung ist in den Laderäumen und an den Türen übersichtlich und griffbereit untergebracht. Bei vollkommen geöffneten Türen können Geräte von mehreren Personen gleichzeitig entnommen werden. Die tragbare C-Schlauchhaspel ist in einem Gestell ausziehbar gelagert. Dieser TSA war niemals bei der FF Gräfendorf im Einsatz. Die TGL-TS wird regelmäßig für den Wettbewerb "Löschangriff nass" genutzt, erhielt 2005 einen komplett neuen Anstrich sowie einen passenden Handwagen.
TSA (Tragkraftspritzenanhänger)
Gräfendorfer Dienstzeit
In-/Außerdienststellung: keine
Technische Daten
Hersteller:
VEB Feuerlöschgeräte Görlitz
Fahrgestell:
Rohrrahmen mit Drehstabfederachse, Spurweite 1520 mm, geringste Bodenfreiheit 320 mm, Bereifung 6,40 - 15, Höchstgeschwindigkeit 80 km/h-1, zulässige Gesamtmasse 900 kg
Abmessungen:
Anhängerlänge 3.475 mm, Anhängerbreite 1.170 mm, Anhängerhöhe 1.950 mm, Deichselhöhe 852 mm
Bestückung:
A-, B-, und C-Schläuche sowie diverse wasserführende Armaturen

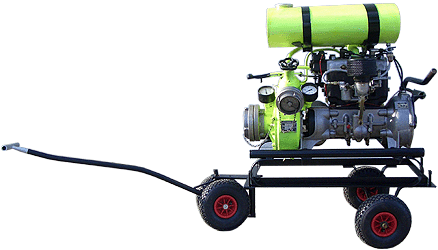

TS 8/8 (Tragkraftspritze)
Gräfendorfer Dienstzeit
In-/Außerdienststellung: keine
Technische Daten
Hersteller/Gestell:
VEB Feuerlöschgerätewerk Jöhstadt
Motorenhersteller:
VEB-Barkas-Werke in Karl-Marx-Stadt
TS-Motor (Baujahr 1970):
wassergekühlter 2-Zylinder, 2-Takt-Otto, Typ ZW 1103, Leistung 28 PS (20,6 KW) / 62,12 Nm bei 3000 U/min mit Drehzahlmesser, Hubraum 1100 cm³, Kraftstoffverbrauch 14 Liter / h, Kraftstofftankinhalt 28 Liter
Pumpenleistung:
max. Volumenstrom bei Nenndrehzahl 1300 Liter/min - Nennvolumenstrom 800 Liter/min, max. Druck 13 bar (bei Nullförderung) - Nenndruck 8 bar, max. Drehzahl bei Nullförderung 3400 U/min - Drehzahl bei Nennvolumenstrom 2850 U/min, max. Saughöhe 7,5 m - Nennsaughöhe 1,5 m, max. Volumenstrom bei 7,5 m und 8 bar 560 Liter/min
Gewicht:
ca. 155 kg (betankt)
